管道试压泵变频变流量控制

根据客户以下技术要求：

我公司所用管道高压试压泵用途为焊管测试，介质为循环水，工作频率高，每天工作8小时以上，测试次数200次以上，压力不超过6MPa，流量20升/min以上就可以。工作过程为：间歇运行，加压几秒停止几分钟，再加压

我公司设计试压系统方案如下：

一、设备的使用条件：

1、设备可在需方不必增加其它设施的情况下可正常安装使用。

2、机动时间：8小时×3班/天×250天/年=6000小时/年。

3、环境温度：﹣5℃~42℃。

4、试验介质：常温水（温度低于0℃时，试压介质应为防冻液）。

5、设计耐压：15MPa。

6、测试温度：常温。

7、压力测量精度：精准度为1.6级。

本系统采用1.6级机械圆盘耐震电接点压力表。

8、电源：AC380/220V，50Hz。

9、海拔高度：≤1500米。

10、相对空气湿度要求：≤70-90%。

二、本套设备的主要功能参照客户技术要求非标制作。

其中参考的试压泵执行标准为：

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

三、产品名称详细技术参数：

3D-SY1150/15MPa电动试压泵详细技术参数：

3D-SY1150/15MPa电动试压泵额定排出压力15Mpa。额定流量是1150L/h，配套为功率7.5Kw普通电机。外型尺寸和重量无特殊要求。配套压力表、安全阀满足对应打压泵的要求。

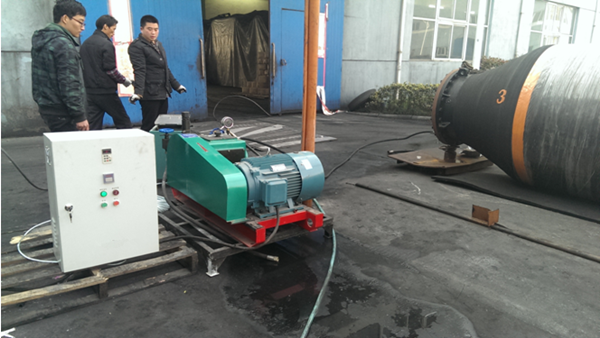

管道试压泵，图片仅供参考，具体请以实物为准。

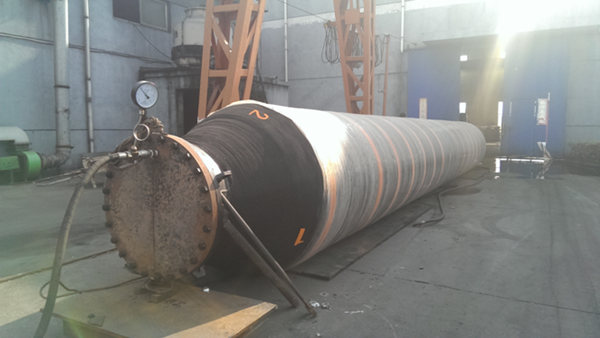

用户被测橡胶管。图片仅供参考，具体请以实物为准。

四、产品控制系统详细说明：

变频变流量压力遥控自控系统由：3D-SY1150/15MPa电动试压泵、压力遥控自控系统、变频控制配电系统及设备控制箱组成。

五、该设备具有以下功能：

1、升压、保压、变频变流量控制、分段升压（手动遥控梯度升压）.

该泵在使用前，只需在电接点压力表上设定上下限压力值及在数显时间继电器上设置保压时间，然后在一定距离内使用遥控器启动试压泵，或按启动按钮开泵。在试压过程中操作人员可根据被测胶管的容积大小通过扭动变频器旋钮任意改变试压泵厂家电机的转速，从而达到调节试压泵升压流量和升压时间的目的。当压力达到事先设定的目标值时，试压泵会自动停止进入保压状态，当保压时间到，这时自动报警器开始鸣叫，打开手动泄压阀卸除系统压力（可改手动泄压为自动泄压，选择性功能需要增加费用），试验完毕。

该设备同时还具有带压启动及手动遥控梯度升压功能，当需要分段试压时，试压泵压力达到预设压力时只需通过手动遥控器来控制试压泵的启停即可。完全可满足客户工作过程为：间歇运行，加压几秒停止几分钟，再加压的试验要求。
